CVC-养老院总线联网拉线紧急报警系统解决方案

时间:2019-02-21   来源:   浏览数:

本设计方案是考虑实际情况,综合比较美、日、中等国内外安全防范产品及参考我公司设计及正在运行的其它安全防范系统方案后,从长远角度考虑,即系统可保证一定程度先进性这几个方面论证后得出:

该系统是利用紧急报警按钮在有危险或者紧急情况下发出信号、处理报警信息、发出报警信息的电子系统或网络。这一方案具有较优的设备质量,较强的系统功能,最佳的售后服务保障及目前国内较先进的防盗报警系统配置。

针对XX老年公寓我们采用总线系统,报警控制主机设在安防控制室内,主机采用一台CVC240-A报警主机,该主机可以接240个地址编码模块,最大可扩展至1928个防区,通过报警主机与110联网接警中心相联,本次方案设计中,考虑到经济性,我们采用通过系统控制键盘方式进行布、撤防操作,如果系统发生报警,相应防区号码会在键盘的液晶显示器上显示出来,并且配有声光报警,从而,使值班人员快速响应,以最短的时间到达现场,同时总控制室也会有电子地图显示。如果用户需要提高系统的先进性和易操作性,我们可以通过增加管理电脑及相应管理软件实现,操作者可以方便地通过电子地图来进行快速布、撤防,和及时、直观地发现报警地点。另外,报警信息可通过继电器联动输出模块和电视监控系统实现联动。

2.3. 系统功能

1)作为一个独立的报警系统,通过操作键盘或软件进行布撤防与防区旁路等操作。每个防区单独接入总线,软件实时接收各个防区的状态信息(报警/报警恢复),并根据软件设置的操作状态(布撤防或旁路)做出反应。对这些子系统可以设置一个或多个公共子系统,可以由其他相关子系统的布撤防操作来控制其自动布撤防,而其中任何一个子系统撤防就可将之撤防。

2)独立报警子系统则是某个区域单独使用一个布撤防键盘,对自己负责的可编程防区进行布撤防。该区域报警探头通过总线防区扩充器接入总线,通过接收这些防区状态变化来识别该报警系统的布撤防和报警状态。

3)如果用户需要的话我们可以通过增加报警系统软件和管理电脑来大大加强系统的可操作性与方便性;在报警电脑上还可绘制电子地图,在地图上表示所有报警点,还可进行地图之间跳转,方便在大范围区域显示各级地图和所有的报警点。还可设置“电脑助理”功能,定时自动对各个报警子系统进行布撤防,减轻操作员的工作负担。

4)报警联动

本次方案只涉及周界报警,今后如果周界需要增加摄像机,我们可以实现报警和视频的联动功能。通过报警联动模块,可自定义其驱动方式及动作方式:可由一些防区报警去驱动动作,通过V120DRY输出报警数据,与CCTV系统实现联动。同时,继电器的动作方式可以是连续吸合5秒,可以与门禁、摄像机监控系统联动,提高安全防范的程度。

第三章. 设备选型

根据xx老年公寓的安全防范功能要求,以及国内外保安技术的发展现状,按前文分析及系统规模要求,系统的设备选型基本按以下两个基本原则:

先进的技术和硬件设施:

从长远出发,保证系统一定的超前性,更重要的是系统的质量和可靠性,本系统应选用质量好、信誉佳的品牌产品。

良好的性能价格比和售后服务

在基于品牌性能考虑的前提下,产品的高性能价格比也是选型考虑的一个重要方面。本公司根据多年的安防工程经验,并基于对多种国际先进品牌的调查,分析和比较,确定的最终选型均兼具先进性与经济性。

综合以上原则,根据对布点布置的使用环境分析以及系统规模需求,本系统设备选型及技术简介如下:

3.1. CVC240-A报警控制主机


240防区总线报警器功能简介:

最多可接1928个防区:自身带有8个有线,通过通讯接口可以外接最多240个报警模块或者CVC系列总线通讯主机,每个输入设备最多可接8个的防区。
所有防区以分区的形式管理,最多有240个分区:自身带有的8个防区,为第240分区;外接的接警设备(报警模块或主机)从第00分区开始,按照地址码的顺序,、每一个设备为1个独立分区。每个键盘可以拥有其中的1个或多个分区,各键盘分别对自己的所管辖的所有分区独立同时进行布防、撤防等操作;主键盘可以对单个分区、防区独立进行布防、撤防操作。
可最多接入8个键盘,独立操作,汉字界面。其中1个主键盘、7个从键盘,通过主键盘编程可以让任意键盘跟随所有报警并显示报警信息。
挂在通讯总线上的设备都可以带有1-240个输出,其中报警模块最多带有1个输出,32路指示灯最多可带16块指示灯板512路输出。每个防区可以联动最多3个输出,联动包括:防区报警联动、防区布撤防联动、防区异常联动。可以达到电子地图、DVR报警输入、就地报警等功能。
有3个密码权限,包括管理、编程、操作
可实现与中心计算机连接
可通过电话线与报警中心通过Contact ID  协议连接,并可电话通知用户
通过键盘密码、遥控器、中心计算机、电话进行撤/布防
通过管理密码或者对主键盘(键盘地址位0,挂接在键盘总线上)的撤布防,同时对所有键盘进行撤布防
通过主键盘对单个分区、防区进行布撤防
通过主键盘对联动设备单个或全部进行操作
通过电脑进行编程和配置。
二.电性能指标
输入电源  AC16.5V
主机板耗电静态 300mA
报警状态  850mA
输出电源  DC13.8V
报警输出口  DC14V 800mA
外观尺寸  264 x 217 x 46mm
键盘端口总线总长度不得大于1200m
通讯端口总线总长度每个接口不得大于1200m,两个接口最多可达2400m

3.2. 单防区地址模块CVC-601


CVC-601单防区报警模块是具有总线通讯功能的防区扩展设备,其对于与远距离的探测设备的连接、或在周界防范等场合中非常实用;可与CVC016-D、CVC064-C、CVC-6000等系统配套使用;带有地址编码设置开关。

描述

601 单防区报警模块

尺寸

5.5厘米x2.0厘米x1.0厘米(长xx厚)

重量

10

工作温度

-10 +50℃;0-85%湿度

工作电压

直流8.5 24

工作电流

20毫安

报警电流

40毫安

防区

可接入1个常闭型(NC)探测设备

联网功能

可与总线系列报警主机连接

 3.3. 拉线式复合型紧急按钮  CVC-JF




功能简介:
◆外观设计美观,色泽柔和,坚固耐磨实用
◆拉线按钮设计和手按报警双保险,蜂鸣器提醒,报警灯光闪烁。
◆先进台湾工艺设计,简洁大方。再次拉线复位
◆主要适用于星级酒店,别墅卫生间,银行金融系统等重要场所报警。
技术参数:
◆ 外形尺寸:92x53mm
◆ 报警输出:常闭/常开
◆ ABS阻燃外壳
◆ 额定电流: 300(mA)
◆ 额定电压: 250(VDC)
◆ 连接方式:COM. N/O可选



3.4. 总线接警软件  CVC-6001


接警中心软件,带加密狗 (50点,500点,5000点)。



第四章. 布线规则

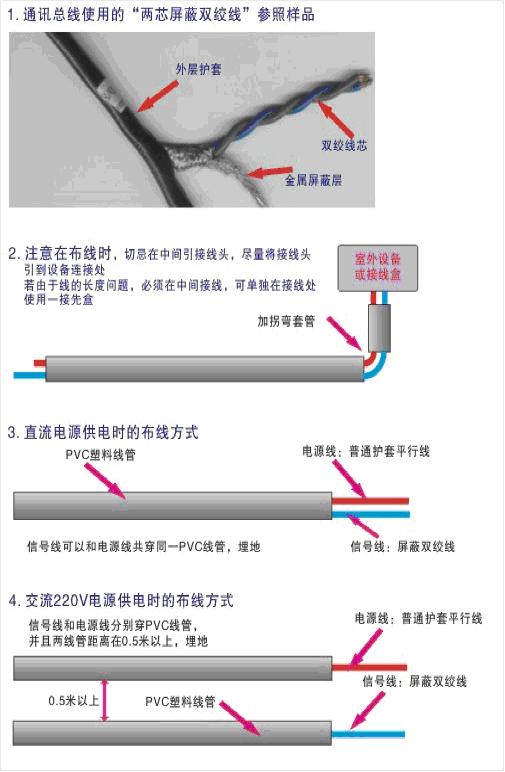

1.系统通信采用RS-485总线,线材选用2芯屏蔽双绞线。

具体要求:铜质,线径0.5~0.75平方毫米,阻抗38~88欧姆/公里,容抗30~50纳法/公里,绞距20毫米的2芯屏蔽双绞线(如果线的距离不超过500米,可以适当降低线的标准,但必须为双绞线)。

2.系统的总线(由两个或多个相互间具有物理连接的设备组成)上最多允许挂接128个总线设备,在不加中继器的情况下,总线长度不大于1200米。

3.系统总线不应出现分支情况,如分支不可避免,则必须满足以下三条要求:

● 分支长度不大于10米;

● 总线长度之和不超过800米;

● 该分支线上的设备总数不得超过50个。

● 所有通信信号线应尽量远离干扰源,信号线应走弱电井,不能与强电(如220伏住宅电源)或射频信号线路(如CATV、大信号音频线)并行走线,若并行走线,距离应大于0.5米。

● 所有线路的接点必须采用焊接或镙丝卡紧的连接方式,并做防水及防潮处理,例如,可将对接点焊接后用防水胶带缠紧或用环氧树脂密封处理。

4.信号共地:

● 同一个网段上的所有设备必须具有统一的信号地,以避免共模干扰。

● 集中供电时,把同一个网段上的所有电源(包括通讯设备的自带电源)的直流负极直接接到一起组成公共信号地,此时信号地即直流电源地。

● 单家独立供电时,把同一个网段上所有总线设备的地(黑线)引脚接在一起,由此组成公共信号地。

5. 总线使用线材推荐选型

布线距离

信号线

电源线

200米内

2*0.3mm2,双绞,护套线

2*0.5mm2,平行,护套线

200-500

2*0.5mm2,双绞,护套线

2*0.75mm2, 平行,护套线

500-1200

2*0.75mm2,屏蔽双绞,护套线

2*1.0mm2, 平行,护套线

1200米以上

2*1.0mm2,屏蔽双绞,护套线

1200处加中继器

2*1.5mm2,以上, 平行,护套线

6.现场布线图例




第五章、CVC240-A典型接线图
