一、背景分析

       一个管道井井盖，对于繁华都市来说，就如一架机器上的一颗螺丝钉，机器由于有许许多多的螺丝钉的联接和固定,才成了一个坚实的整体,才能够运转自如,发挥它巨大的工作能力。螺丝钉虽小,其作用是不可估计的。但社会上的不法份子偏偏要破坏这种和谐的局面，以至于我们在大街小巷、偏远道路处处可见被偷去井盖的留下来的窟窿以及井盖下被人盗取的电力线缆。电力、通信、市政井盖以及地下线缆设施的管理已经成为当前我国安防领域急需攻克的一个难题，其中，安装简便成本低的前置传感器和信号传输、控制技术是关键。针对目前市场上各种式样的井盖，但都大同小异，都是从井盖的材料以及防盗设计方面来着手解决井盖被盗现象的。井盖丢失后不能及时报警和上报被盗位置及即时就近处警，容易造成安全隐患和财产损失。

     针对井盖被盗以及破坏井下设施的严重情况，北京神州太讯科技有限公司经过多年的研发及项目实施的经验，研发出新一代具有独立知识产权的井盖无线报警装置，提出一套有效的解决方案，利用无线链路技术，微功耗探测技术，ＮＢ传输技术等先进技术，对非法打开井盖行为启动报警上传到报警中心，报警中心软件根据井盖的编号和地图，及时显示报警及被打开井盖所处位置，值班人员根据警情立即通知就近派出所以及维护人员到现场处理，抓捕盗贼，并及时对被盗井盖实施修补，从而快速地解决安全隐患，减少财产损失。

二、系统简介

井盖防盗报警系统是北京神州太讯科技有限公司进过长期研发出来的一款用于电力、通信、市政井盖非法开启定位报警的产品，该管道井井盖防盗报警系统采用无源井盖开启探测技术，利用无线链路技术，微功耗技术和无线传输技术，集中监控、集中管理，系统将每个井盖监控采集器进行编码，采集井盖开启信号后，通过ＮＢ基站接收开关信号并上传至监控中心，监控中心根据井盖的编码确认井盖的位置，并在地图上弹出井盖的位置及相关信息。2012年投入公安系统部分区域使用，运行良好，受到了首都公安领导的好评！

本系统采用无线加ＮＢ技术进行信息传输,在城市中心建立一个ＮＢ监控中心平台,无需再搭建其他ＮＢ基站。此技术灵活性强、综合成本低，性能稳定,施工方便，使用费用低廉。

井盖无线ＮＢ报警器与报警平台之间采用ＮＢ无线技术进行数据传输, 无距离限制。井盖被打开时立刻不间断的向平台直接发射报警信号,通过ＮＢ无线网络传送到监控中心。

三、系统介绍

3.1 系统特色

²       真正意义上的网络化管道井盖监控

²       全程无线链路连接，覆盖面积广，对监控点数无限制，且定位稳定性高，同  时无网络布线成本

²       可24小时全天候对辖区内所有管道井盖进行系统化跟踪与管理

²       信息反馈实时性强，不仰仗人工巡逻，一旦有缺失现象发生，管理中心可以同步接收到报警报告，并可实时做出反应

²       井盖非法打开后３秒内中心自动报警

²       井下终端气密设计，满足恶劣环境要求

²       井下终端自带电池，电池使用寿命长3-5年

²       除更换电池外井下终端无需维护

²       后台电子地图实时自动声光报警，提高处理效率

²       系统数据自动备份，并可提供流水单管理和查询

²       全程自动作业，流程操作简单，对维护人员素质要求低

²       成本可控，一次性终端单位成本投入较其它产品低，可持续运营成本低

3.2原理结构图

3.3系统组成

电信、电力管道井盖防盗报警系统由前端井盖位移报警探测仪、ＮＢ无线发射模块，后端网络服务器及接警中心管理平台组成。

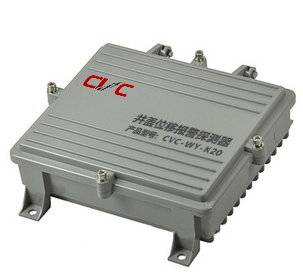

（1）井盖位移报警探测仪

产品型号:CVC-WY-K20

²      井盖位移状态监测 ，适用各种材质的井盖

²      井盖非法打开报警，3秒内即可上传到接警中心，并弹出地图位置

²      无线传输，与基站传输距离3000-5000米，微功耗设计，防水、防尘、防潮，电源寿命3-5年，     触发功耗：10毫瓦 DC12V  报警方式：开启报警

² 具有发射距离远的特点开阔地可达5000米。

 　　安装方便：

   井下设备安装：将发射盒安装于管道井的侧面，将探测盒直接吸附到井盖的背面即可；转发基站安装：将转发基站主机箱直接安装在就近区域的室外位置即可，例如路灯的立杆上、过街天桥的桥梁上，需要提供220V供电，也可以使用太阳能供电。

（2）ＮＢ数传模块

NB-IoT具备四大特点：一是广覆盖，将提供改进的室内覆盖，在同样的频段下，NB-IoT比现有的网络增益20dB，相当于提升了100倍覆盖区域的能力；二是具备支撑海量连接的能力，NB-IoT一个扇区能够支持10万个连接，支持低延时敏感度、超低的设备成本、低设备功耗和优化的网络架构；三是更低功耗，NB-IoT终端模块的待机时间可长达10年；四是更低的模块成本，企业预期的单个接连模块不超过5美元。

NB-IOT聚焦于低功耗广覆盖（LPWA）物联网（IOT）市场，是一种可在全球范围内广泛应用的新兴技术。其具有覆盖广、连接多、速率低、成本低、功耗低、架构优等特点。NB-IOT使用License频段，可采取带内、保护带或独立载波三种部署方式，与现有网络共存。

３．４工作流程：

由服务器、 中心接警工作站及应用软件组成。总控、分控中心建立在市级和区县级城市管理部门或相关行业单位保卫部门，通过计算机接收井盖监控采集终端的报警信息并与电子地图结合，对各辖区内所属的井盖防盗进行统一指挥调度处警和对工程维护实行授权管理。

²       总部及各分中心两级或者三级管理中心模式（报警同步，权限分开）

²       百度地图、高德地图，井盖地理位置完全实时显示。报警状态下井盖位置声光报警提示

²       后台数据两次备份，日常维护、井盖安装、报警数据等流水单显示及打印

²       总部电子地图显示全部管道及井盖位置，分中心电子地图显示区域内管道及井盖位置

²       井盖信息数据库：编号、井盖归属、地域位置、材质、大小尺寸、电池信息及供货厂商等信息

²       日常人员调度、施工与维护安排

3.5系统功能

²      井盖的全天候24小时实时监控和管理

²      井盖非法开启实时报警及电子地图显示

²      后台服务器数据库可实现信息多重查询和管理

²      总部及分中心两级或者三级管理中心模式（报警同步，管理权限分开）

²      全网系统日常施工和维护管理

²      后台系统自动备份

四、平台功能介绍

ＮＢ中心监控平台显示ＮＢ基站的位置、井盖的实时位置。主要功能有：历史轨迹提取、存储；向ＮＢ平台发布命令、定点布控；特定设备网上跟踪；根据GPS地图实现路径、方向预测、及时通知相关ＮＢ监测、跟踪、警戒。系统容量大，无数量限制．

 整个软件界面如下：

l        直接在PC电脑平台上进行安装，方便快捷。

l        可在平台上实现最多几十万户客户在线管理，超大容量。

l        平台软件可实时监测井盖报警器的在线情况，并可对其进行远程数据的读取和远程操控。

l        平台与井盖报警器采用的是点对点的方式进行连接，不需用户自建服务器，运作成本低。

l        可实现大华和海康的DVR进行视频报警联动并在平台进行管
