CVC高压脉冲电子围栏周界防范报警

时间:2019-01-23   来源:   浏览数:


一、电子围栏概述

当今世界安全防范技术现代化发展的方向是将视频监控、周界报警、门禁系统、入侵探测、出入口控制、巡更系统等,与电脑数码控制系统集成在一起,形成一个现代化、多功能、全天候的动态综合安全管理系统。

周界安防作为安防系统的第一道防线,作用十分重要,已从单体的报警再确认,发展成威慑阻挡加报警。但国内目前在技术和应用水平上与国外相比相差甚远,所使用的产品只能报警,无阻挡功能。

CVC-Z2000智能型周界安防阻挡报警系统,采用特有的 BI-polar 设计,前端围栏每根线都有带电,使入侵者没有可乘之机,在国外已被广泛使用在周界安防领域,可做到事前威慑,事发时阻挡并报警,还能延缓外界的入侵时间,具有较强的安全可靠性。该 系统和交流电网有本质的不同,它采用了高压脉冲(5000-10000V)及低能量(小于 5 个焦耳),因而对人不会构成生命危害,同时电子围栏的柔性 PV 中间过线杆和专用合金 丝,不支持人体的重量,又能感知入侵者的入侵,并发出报警信号,确保系统的安全可 靠。电子围栏周界防护是在发达国家广泛应用的高安保周界安防理念和技术系统,形成完善的欧美技术标准和全球的制造工程产业。该系统基于激励脉冲、导电子围栏和探测报警,构建“电击阻拦为主,报警处置为辅”的主动安防理念。近年在国内逐步推广应用在机场、电站、军事、监狱、工厂、社区等高安保项目,获得良好的防护效果和客户评价。

电子围栏系统,就是在基地的非出入通道的周边区域设置脉冲电子围栏探测器,形成一道电子围墙进行防范和管理。电子围栏系统是第一道防线,也是最重要的一道防线。担负着基地的安全与保卫工作。当有人非法翻越围墙或破坏,探测器可立即将警情传送到管理中心,管理中心对报警信号进行接收和处理,电脑上跳出的基地电子地图上显示出入侵区域;同时,外接的声光报警器开始报警;中心值班人员通知巡逻中的保安人员立刻赶往现场处理。中心保安人员在现场处理完毕后,对报警主机及探测器的报警状态进行恢复。现场报警同时也能警号报警,提醒附近职工注意,协助保安人员。

结合安防设施的技术特点,并从基地智能化系统整体管理考虑,设计在基地周界建成的围墙上设置脉冲电子围栏探测器进行防护,中心设置报警接收主机等设备,构成基地的周界防越报警系统。

前端设备主要是电子围栏,电子围栏系统是一种“有形”的报警系统,实实在在地给人一种威慑感觉,使入侵者增加一种心理压力,从而把报警系统和警戒系统有机地结合起来,达到以防为主,防报结合的目的。在国外已被广泛使用在周界安防领域,可做到事前威慑,事发时阻挡并报警,还能延缓外界的入侵时间,具有较强的安全可靠性。安装系统后,相当于在墙顶上形成一道“有形”的电子屏障,增加了围墙高度,使外人无法 入侵,也使围墙内的人无法从墙面攀越逃离。电子脉冲每分钟 60 次扫描电子墙的每一根 导线,每个脉冲峰值有 5-10 千伏,使入侵者难以攀越。另外本系统如遇断路、短路或 失电,系统都会发出报警信号。还可以与任何报警系统联网使用,便于提高防范等级。 系统可以分别输出脉冲主机和前端围栏两组报警信号,方便系统报警时用户及时检查出 报警原因。系统设计将防范区域进行合理划分,尽可能做到报警时准确定位,每个区域 防范范围控制在人眼可视视野内。周界防区无死角、无盲区。


(智能型周界安防阻挡报警系统包括前端围栏、脉冲主机、防区现场联动监控及现场报警和控制中心接警处理机)

二、系统主要功能

物理屏障:导电围栏可采用阻挡攀爬跨越的安全设计结构--围墙(网)上装或落装均保持 2.4 米以上总高,导线间距 10-20 厘米,端部向外侧倾斜 30°,增加入侵者畏难心理和攀越难度。

电击防御:入侵者攀爬或破坏导电围栏时可产生脉冲电击,利用电击刺痛感应和肌肉痉挛反射,有效威慑或强制终止入侵行为。

探测报警:监测导电围栏在电击、短路和断路等异常情况并输出报警信号。

系统组网:备有报警输出、远程控制和计算机通讯接口,支持与其它安防系统的组网和联动摄像机等等。

三、系统组成

电子围栏系统主要由防区控制主机、导电围栏、高压绝缘导线和防雷接 地三部分组成。





导电围栏包括上装和落装两种基本形式,其设计安装应符合相关国际标准:




            在公众接触区域应与围墙或栅栏等物理屏障配合使用

为减小无意接触:物理屏障高度应大于 1800mm,网眼最大尺寸应小于 100mm为防止钻爬跨越:围栏线缆间距 150-250mm;上装采用 4/6/8 线围栏,高度大于800mm;落装采用 12/18/24 线围栏,高度大于 2400mm

为防止卡入电击:电子围栏与物理屏障间距应小于 200mm 或大于 1000mm

控制器与围栏导线使用高压绝缘电缆连接,高压绝缘电缆一般埋管铺设,特殊条件可架空铺设,具体要求参照有关标准。

    为降低高压绝缘电缆铺设成本,建议防区控制器优选安装在靠近周界的室内,在最低温度高于-40℃地区大型周界项目中,多台控制器可就近安装在专用室外配电箱。控制器需接地良好,围栏按标准配置避雷器并良好接地。

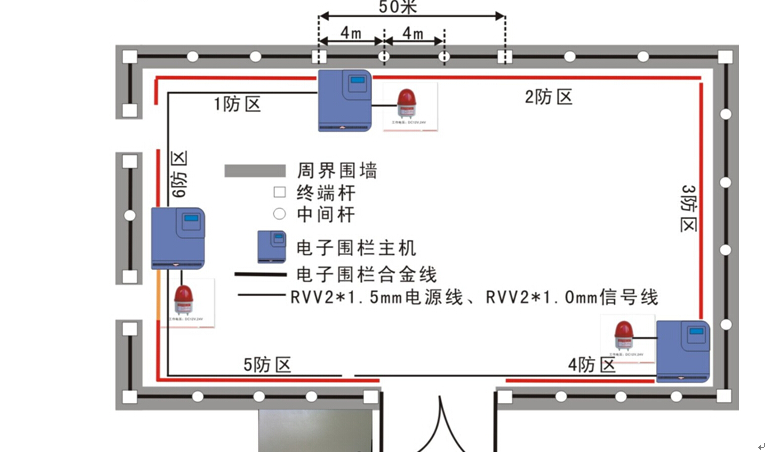

四、电子围栏结构及安装示意图:




五、电子围栏周界系统的优越性

       周界防范是通用安防系统的基础。与电子围栏相关的周界安防技术包括:主动防御的高压电网和被动探测的红外对射、振动电缆、感应电缆等。

其他被动探测技术产品,依赖于报警后的抢险救援,徒增安全管理的被动压力和控制风险。

电子围栏与其他周界安防技术比较具有独特的优势:

主动防御

电子围栏有形的物理屏障和无形的电击防御功能,给任何入侵者以强烈的心理威慑和攀越阻拦,大幅减少入侵动机和闯关概率,降低安保备勤压力和冲突风险,实现从被动探测的“关门打狗”到主动防御的“拒之门外”的根本转变。

强适应性

周界结构由金属杆件和线缆构成,可根据各种基础、地质、地形、气象环境,方便灵活地设计结构、配置材料和组织施工,特别是突破了红外对射、微波墙等系统仅适合视距和直线及平坦区域的应用局限,不受地形高低和边界曲折形状的限制,满足所有项目周界安防需求。

低误报率

控制器采用标准高能脉冲发送和回馈智能比较技术,可准确探测电击、短路、断路等异常情况,有效规避了其他探测技术易受环境(如树木、小动物、震动等)和气候(如雨、雾、风、雪等)影响的缺陷,确保极低的误报率。

绝对安全

欧美在广泛的电子围栏应用中发展和完善了标准法规,包括控制器电气特性和安装规范,严格控制脉冲的电压(5-10KV)、能量(50 欧姆标准负载小于 5 焦耳)、持续时间(小于 0.01 秒)和频率(大于 1 秒),克服了传统的高压电网(2-10KV)电击强度大且不受控、易导致接触者击伤或死亡的缺陷,确保安防所需的电击强度和避免人身安全直接或间接的伤害。

经济节能

CVC采用高能脉冲电击机制,每千米围栏功耗小于 40 瓦,比较传统的高压电网每千米围栏功耗 5-12KW,可大幅较少运行费用,实现了经济节能

1、对比表如下:

功能



高压交流电网

智能型电子围栏



稍有

  阻挡作用

有(交流电,能使人、畜死亡)

有(会给翻越的人以电击,但对人体无伤害)

报警



有一定误报率

   安装调试

易安装

很难安装调试

一般

容易安装



较低

较高

  直接成本

低(地形简单)

高(地形复杂)

很高

一般

稍高

  综合成本

一般

低(维护、安装及使用的成本低、使用寿命长)

2、CVC-Z2000 电子围栏的突出特性如下:

系统的整体性、严密性和威慑性本系统是一种“有形”的报警系统,实实在在地给人一种威慑感觉,使入侵者增加一种心理压力,从而把报警系统和警戒系统有机地结合起来,达到以防为主,防报结合的目的。安装本系统后,相当于在墙顶上形成一道“有形”的电子屏障,增加了围墙高度,使外人无法入侵,也使围墙内的人无法从墙面攀越逃离。如有特殊需要也可将 ANENC 系统做成隐蔽式的。电子脉冲每分钟 60 次扫描电子墙的每一根导线,每个脉冲 峰值有 5-8 千伏,使入侵者难以攀越,以此延长了翻越的时间。另外本系统如遇断 路、短路或失电,系统都会发出报警信号。报警输出为两组开关量信号,可分显示前 端报警还是主机报警,便于客户在报警时及时找出报警原因,还可以与任何报警系统 联网使用,便于提高防范等级。

系统对环境适应性强且误报率极低 由于系统结构上的特点, 该系统误报率低,不受环境(如

植被,树木,小动物等)和气候(如雾,雨,风和雪等)的影响。由于误报率极低,不会由于经常误报而使保安人员产生麻痹思想,故一旦报警就会立即引起保安人员的高度重视。该系统还可以和 110 报警中心联网。

系统绝对安全及报警感知性 本系统和交流电网具有本质的不同,它采用了高压脉冲(5000-10000V)及低能量(小 于 5 个焦耳)脉冲电压或低压脉冲(1500v 以内),每秒钟发出一个脉冲信号,因而对 人不会构成生命危害,同时电子围栏的柔性 PV 中间过线杆和专用合金丝,不支持人体 的重量,又能感知入侵者的入侵,并发出报警信号,确保系统的安全可靠。 系统适用性强 统有高压、低压两种工作模式,用户可以根据不同的需求自由切换模式,高压模式可 以产生峰值为 5000-10000V 的高压脉冲,低压模式可以产生峰值为 1500v 左右的脉冲 电压。可以在白天或有人员在围栏附近作业进切换到脉冲峰值为 1500V 左右的低压模式,这使前端围栏的脉冲打击力度更小,如果夜间或安全警惕较高时,可以恢复到脉冲峰值为 5000-10000V 的高压脉冲模式。系统可以分别输出脉冲主机和前端围栏两组报警信号,方便系统报警时用户及时检查出报警原因。系统报警灵敏度可调

系统的可扩容性ANENC 系统具有扩容能力,可以和其他国内外现有报警监控设备兼容。有利于今后进一步提高安全等级,避免设备的重复投入。

六、系统设计标准

《防盗报警控制器通用技术条件》 GB12663-92

《脉冲电子围栏及其安装和安全运行》 GB/T 7946-2008

《国际电围拦标准》 GE1-61011

《安全防范系统通用图形符号》 GA/T74-94

《安全防范工程程序和要求》

《世界安全电围栏标准》CEI61011,AS/NZS60335

《脉冲电子围栏及其安装和安全运行》标准文件-GB/T7946-2008

《安全防范工程技术规范》GB 50348-2004

《防盗报警控制器通用技术条件》GB 12663-2001

《安全防范工程技术规范》GB 50348-2004

《入侵探测器 第1部分:通用要求》 GB 10408.1-2000

《防盗报警控制器通用技术条件》GB 12663-2001

《安全防范系统验收规则》GA 308-2001

《入侵报警系统技术要求》GA/T 368-2001

《安全防盗报警设备安全要求和试验方法》GB/T 16796-1997


七、系统结构

1、 控制器

1.1、选 型:工程型/牧用型,根据用户需求、安保级别、使用环境和技术等级分为以下几类:

     工程型:适合别墅、高档社区、电站等大型公共设施和军事基地、监狱等特保禁区

牧用性:适合畜牧养殖场、牧场、动物保护区

1.2、控制器一般采用以下先进技术

双防区输出:可同时输出 2 组高压脉冲(5~10KV),实现围栏每根线缆间及对地的多重电击能力,提供更全面的防护效能。

成熟先进的通讯接口与协议:可提供通用强大的系统组网和控制能力。隔离式反馈电路+监控软件:可动态精细监测围栏信号变化,有效提高抗干扰能力和降低误报警率。

2 、导电围栏

2.1、安装形式选型:上装/落装围墙或栅栏均可采用上装形式。

安保要求高、投资能力强的项目,建议考虑栅栏被破拆穿越的风险,采用落装形式。

2.2、导电围栏线数、防雷、接地选型

按照相关部门的管理规定的一般项目建议选用:上装 6 线制(总高 800mm、线间距 150mm), 落装 12 线制(总高 2400mm、线间距 200mm),按标准配置防雷器和接地。 强雷区的项目建议:每个防区从围栏最高点的最顶端引 1 根线接入防雷器后埋地。

2.3、防区设置选型

单防区控制器,上海要求按照每 70M 做一个防区。其它地区可根据情况,最远可按400M做一个防区。

单元配置数量

按周界平面转角或垂直落差为节点划分为若干区段,每个区段按 70 米配置若干标准单 元,不足 70 米部分也配置为 1 个标准单元,按总计配置的标准单元数计算导电围栏部 分的项目报价和采购成本。

3、 高压电缆选型

控制器应使用2万V以上的耐高压电缆线。

4、 联网

 一般电子围栏系统可接入多种设备、系统,包括警灯、警笛、监控中心计算机系统。




控制一般配置手控开关和多种输入、输出、通信接口,既可以独立运行,也支持设备联动、远程控制和组网监控。对于控制器独立运行的项目而言,多种接口提供了设备联动、运程控制和组网监控的升级条件。对于接入监控中心计算机系统的项目,建议选用配置成熟通用通讯协议的控制器,例如 RS485,以利于经济便捷地实现各种设备的自由互联和系统功能的自由定制。

注意:其他进口品牌控制器通常采用自有的不开放的计算机通讯标准,客户在需要接入监控中心计算机系统时,只能高价购买其配套通讯控制软件,并可能不能与监控系统软件融合。

八、系统功能设计

设备联动:在周界关键节点处设置警报器、照明灯等设备,并接入控制器报警输出接口,当控制器探测入侵报警后自动启动警报器和照明灯,强力威慑入侵者和方便现场处置。

远程控制:控制器通过R485与脉冲键盘连接,可直接在值班室通过脉冲键盘对前端的控制器进行布、撤防操作。

组网监控:在设有应用计算机网络技术监控中心的综合安防项目中,可通过 RS485 通讯接口将控制器接入控制计算机系统,由监控系统软件按定制的布防计划和处警预案自动控制控制器,并实现系统各种设备互联互动。在配置外对射器和预置位摄像机系统中,当入侵者接近周界围栏时,红外对射发出预警,摄像机自动转向预警防区进行复核,当入侵者攀越破坏导电围栏导致控制器报警后,防区照明、警报自动开启,值班人员可监视跟踪入侵现场,并指挥调度安保人员应急处置。
