1.1产品简介

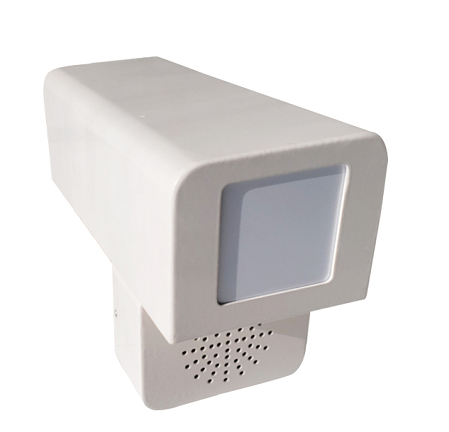

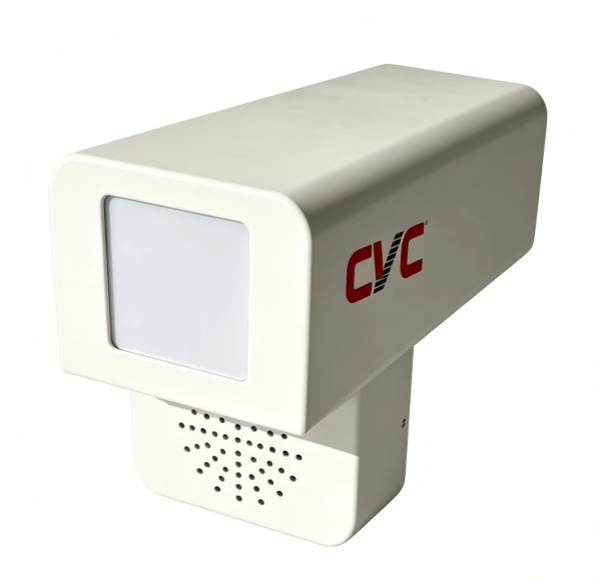

CVC-HV50场景探测报警雷达是北京神州太讯科技有限公司自主研发的新一代单体独立型、轻量化、小型化场景监测报警雷达。由于该雷达探测角度大，范围广，适应室外复杂环境，采用相控阵毫米波雷达等特点！场景探测报警雷达采用国际先进的微波雷达技术，在雷达体制、信号处理、目标识别算法等方面均有重要改进和突破，改变了目前视频监控静态录像和事后调取图像的处理方式，把入侵事件杜绝于事件发生前状态，从而更好地完善目前安防监控环境运行机制。
场景探测报警雷达具有全天时和全天候工作的能力，在大雾、大雨、黑夜或者强光照射等摄像头可能无法正常工作的条件下，雷达可以充分发挥其主动探测能力，实现对场景的目标监视功能。雷达联动集成摄像头，可以形成视频监视和雷达监视的优势互补，大大提高安防警戒能力。
1.2产品特点
场景探测报警雷达属完全自主研发产品，并通过严格检测，产品性能达到国际领先水平。雷达性能优异、工作稳定，结合雷达功能具有以下特点：
1)对监视场景内运动目标如行人、车辆进行跟踪报警；
2)可提供目标运动轨迹、编号、距离、速度、角度信息；
3)可以提供区域入侵报警信号；
4)水平、俯仰方向监视范围大，且水平方向具备测角功能；
5)雷达板重量轻、面积小，可与摄像头高度集成联动；
6)具有全天候工作能力，不受光线和雨、雪、雾等天气影响；
7)雷达具备网络输出方式，可接入CVC视频报警平台，实现监控报警联动；
8)雷达具备报警时开关量输出，可接入目前网络摄像机，实现原有监控平台报警录像联动功能；
9)雷达可选择语音报警功能，当雷达探测到人体时，发出“您已进入安防监控区域，请立即离开”语音告警同时也可以选择声光警号联动；
10)雷达探测人或车的运行轨迹才报警，而不是探测区域是否存在人或者车，因此避免误报警，更是革命性突破设计；
11)此雷达可兼容一切网络监控环境，实现监控雷达联动。也可以采用CVC安防视频报警平台新组建网络，同时支持第三方管理平台，提供网络对接协议或者SDK包进行平台对接；
12)安装简单，安装方式完全同步于枪型摄像机；
系统架构图：
1.3应用范围
CVC-HV50场景探测报警雷达体积小，重量轻，方便安装，可安装在所有网络监控摄像环境里，形成雷达-摄像头一体化系统，弥补了光学类相机受天气、强光、黑夜等环境制约的不足，极大地提升了摄像头的性能，也可以单独使用，扩展了应用场景，其主要应用如下：
1)安防监控摄像领域；
2)加油站油库区域；
3)智慧管廊内部监测区域；
4)枪械弹药库周边；
5)武警部队领域；
6)监狱看守所禁止区域；
7)石化原油处理厂区域；
8)别墅大院场景防范区域；
9)港口码头空旷区域；
10)矿山工地野外区域；
11)野外文物保护区域；
12)无人看管空旷区域；
13)变电站，机房，基站等无人值守区域；
|
雷达中心频率
|
24.15GHz
|
|
发射功率
|
11dbm（Type）
|
|
BW
|
Type100MHz（小于110MHz）
|
|
探测距离
|
车辆≥80m 行人≥50m
|
|
距离分辨率
|
1.5m
|
|
测速范围
|
（-4～0）km/h 0-80 km
|
|
水平角度
|
60°
|
|
垂直角度
|
60°
|
|
目标跟踪数
|
最大10
|
|
数据刷新率
|
≤ 50ms
|
|
工作温度
|
-40℃ ～ +75℃
|
|
工作湿度
|
5％RH ～ 95％RH
|
|
通讯接口
|
TTL，私有协议，网络，继电器
|
|
电源
|
外供：12V2A
|
|
功耗
|
≤ 20W
|
|
系统复位
|
支持主机复位，3.3V电平，低电平有效
|
|
告警
|
告警输出OC门，无告警情况下输出为高阻态，
|
|
防护等级
|
IP65
|
|
外壳尺寸
|
97mm*182mm*258mm
|
